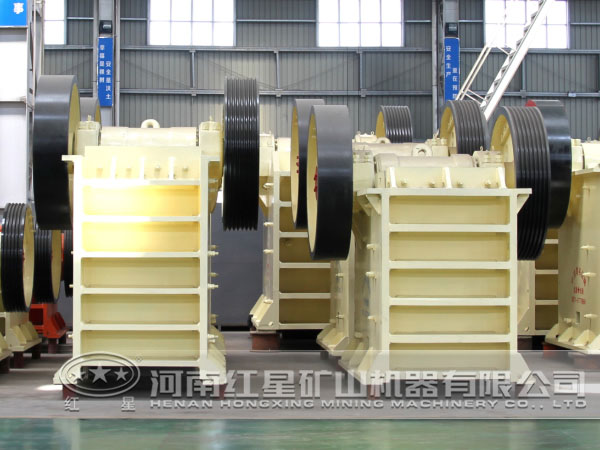

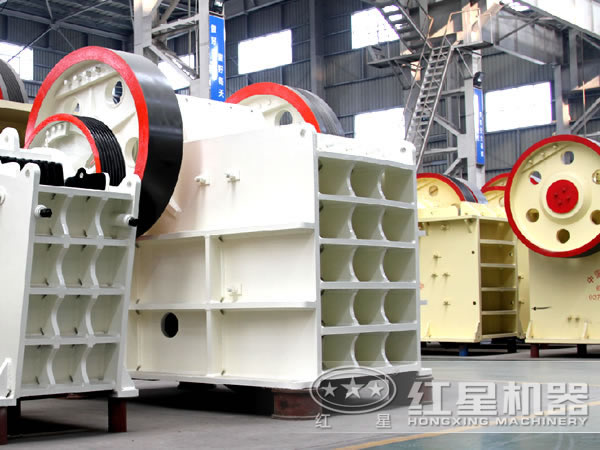

顎式破碎機作為礦山破碎設備中應用最普遍的破碎機，人們對其已經比較了解，但是也僅僅是限于外觀、型號、規格等方面的一些較淺的內容，深入了解顎式破碎機的技術參數，破碎機工作過程中的力學分析等方面都是技術性知識，下面紅星顎式破碎機廠家帶大家深入了解顎式破碎機的技術參數與靜力學分析。

一、技術參數

給料口寬度為1500mm，長度為1800mm；閉邊排料口寬度125～300mm。

1、偏心軸轉速的確定

目前國內外同型號顎式破碎機（用于 段粗碎），一般轉速在150～230r/min之間，且排料口偏大（其二段破碎進料粒度一般＜450mm），所以本設計選取轉速為180r/min。

2、處理能力的確定

設計時選取處理能力為550～1200t/h。

3、電動機功率的確定

因為大型顎式破碎機的飛輪轉動慣量較大，考慮到啟動轉矩大，所以設計時選取功率為315kW。

二、機架和動顎靜力學分析

1、顎式破碎機的力學研究

顎式破碎機工作時破碎腔充滿礦石，動顎受力較復雜，為了簡化計算，將動顎上所受的破碎力用集中力代替，其較大破碎力作用在破碎腔下部1/3高度處，且較大破碎力隨排料口尺寸減小而增大。

作用在動顎上的力有3個：較大破碎力Fmax=1.72×107N，肘板給動顎的推力F肘板=1.83×107N，偏心軸給動顎的反作用力F軸=1.26×107N。

2、機架靜力學分析

機架材料選用Q23 ，其彈性模量為2.06×105MPa，泊松比為0.3，密度為7.85×103kg/m3。

機架底板固定約束，軸承箱連接處無摩擦約束。機架前墻板承受物料較大破碎力Fmax；后墻板承受肋板反作用壓強42.24MPa，軸承箱處承受作用力F軸。對機架模型進行靜力學求解，機架較大變形0.860mm，在機架肘板連接處邊線上，與實際情況吻合；較大應力為149.59MPa，最小安全系數為1.69。較大應力在肘板座與側墻板的接觸面上，小于材質的屈服點為195MPa，且有較大的靜強度余量，故機架結構強度滿足使用要求。

3、動顎靜力學分析

動顎材料和機架相同，動顎軸承箱連接處固定約束，肘板連接處施加無摩擦約束。動顎承受載荷主要包括較大破碎力Fmax，肘板連接處所承受的反作用壓強80.89MPa，軸承箱作用力F軸。

前處理結束后，對動顎模型進行靜力學求解，較大變形為0.774mm，在動顎最下端邊線上，與實際情況吻合；較大應力為171.9MPa，最小安全系數為1.45。較大應力在肘板座下端肋板位置處，小于材質的屈服點195MPa，且有較大的靜強度余量。故動顎結構強度滿足使用要求。

事實證明，只要大型顎式破碎機的主要技術參數選取合理，關鍵件強度校核可靠，滿足進料粒度1500mm、生產能力1000t/h的實際工況，力學分析情況合理，就一定能發揮顎式破碎機較大的功效，達到節能效率高的破碎目標，更多詳情歡迎咨詢紅星機器廠家，咨詢電話：0371-67772626。
