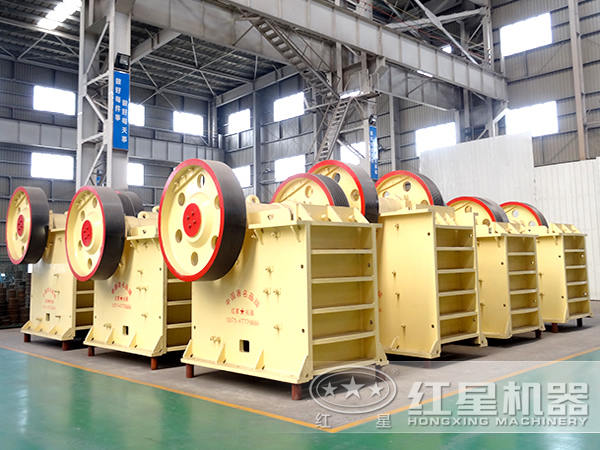

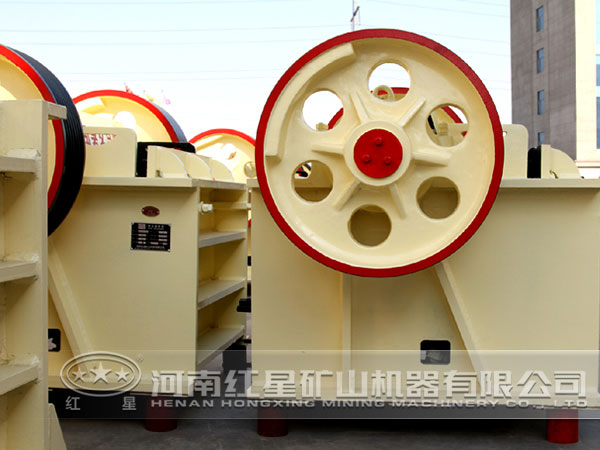

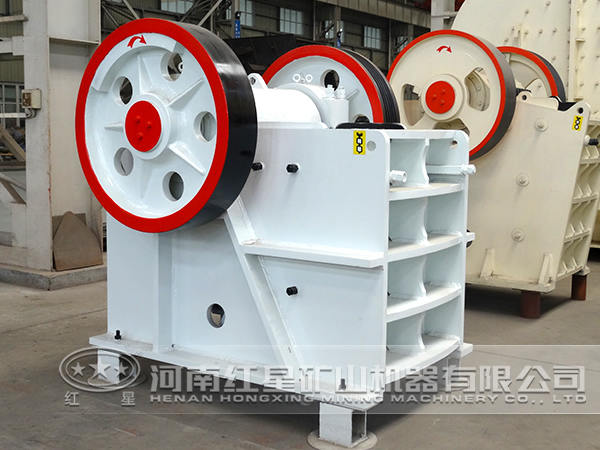

機架是整個破碎機零部件的安裝基礎，它在工作中承受著很大的載荷，其重量占整機的很大比例，而且加工制造量大。機架的強度和剛度對整機性能和零部件的壽命有很大的影響。本文主要介紹紅星機器的研究人員利用ANSYS軟件對雙腔顎式破碎機的機架進行有限元分析。

首先，剖析破碎機機架內部的組成，對機架的有限元分析的基本思想是將整體結構模型簡化，并加以離散化，形成若干個單元及離散的節點構成的有限元模型，之后通過插值函數，用節點的位移來描述單元內各點的位移。通過建立位移連續性方程及力的平衡方程，形成有限元分析的數學模型。

利用ANSYS有限元分析軟件對機架進行有限元計算，可以得到各種應力、應變和變形位移等結果。首先通過有限元分析計算，可以直接得到機架有限元模型各點處的等效應力值。根據破碎機在破碎不同抗壓強度的物料時機架的等效應力結果分布云圖和曲線圖可知，下機架前墻縱筋板與下邊板的焊接處的應力值較大，說明出現了應力集中。這主要是由縱筋板橫截面與下邊板平面積的巨大差距造成的。

此外，下機架前墻上的應力較大，而且應力變化梯度明顯，上機架側墻上搖桿軸承座處及其周圍應力分布值也較大，這由于搖桿要承受較大的壓力。除此之外，機架側墻和上機架前墻上的應力分布均勻，且應力值較小。

由機架的變形位移圖可看出，在破碎機左腔完全破碎物料產生較大破碎力時，機架前墻向外彎曲變形較為明顯，側墻有向機架內部彎曲變形的趨勢，上機架側墻較下機架側墻變形明顯，搖桿軸承座外部向下傾斜變形也較大。
