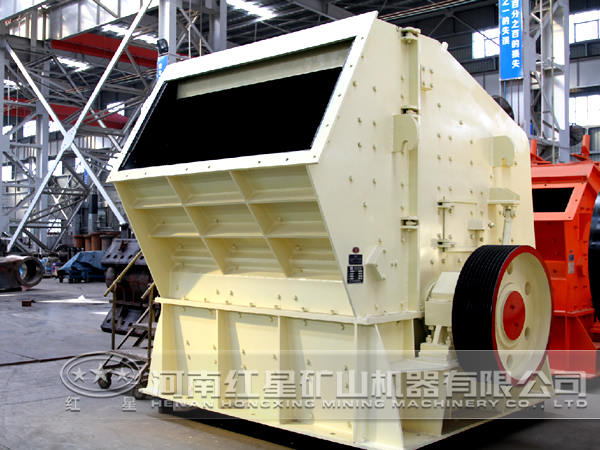

反擊式破碎機是一種效率高率的破碎機，目前國內水泥廠用的反擊式破碎機有單轉子和雙轉子兩種。兩者構造基本相同，所不同的是雙轉子多一套轉子與打擊板。現在以雙轉子反擊式破碎機為例，介紹反擊式破碎 造和安裝方法如下：

1.雙轉子反擊式破碎機的兩個轉于分別由兩個電動機的三角皮帶帶動旋轉，兩個轉于平行排列。 轉子高于其二轉子，一般是 轉子與其二轉子中心聯線與水平線的夾角為12°。在 轉子體上有四排打擊板，其二轉子體上有六排打擊板，打擊扳是用高錳鋼板制造。上機身內部安裝耐磨襯扳，在 級轉子與其二級轉子之間，有將機身內部分割成兩個空間的分腔反擊扳。

2.每個空腔上部分別設有反擊扳，這些反擊板都是一端用懸掛軸鉸接在壁板上，另一端懸掛軸上聯接拉桿通到機身外，設有彈簧裝置，但是反擊破工作過程中可以調節反擊板的傾斜角度。

3.在轉子下部設有勻整篦板，當物料粒度達到要求時，小塊物料由篦板排出，通過皮帶機運往碎石庫。

4.雙轉子的傳動裝置是電動機、液力聯軸器、小皮帶輪，用三角皮帶帶動旋轉。電動機、液力聯軸器、小皮帶輪用兩個軸承支承在一個鑄鐵底座上，而底座是安裝在基礎上的鑄鐵滑道上，這樣可以調整皮帶的松緊程度。

液力聯軸器空腔內灌有10°-20°機械油，通過與電動機直聯的泵輪，將轉矩傳遞給小皮帶輪相聯接的渦輪，使電動機啟動時減小轉矩，減小運轉過程中的扭轉振動。

在超載運行時，液力聯軸器因轉矩劇增，使工作腔內溫度增高。當溫度高于液力聯軸器上的低溫金屬油塞時，油塞金屬被焙化，使腔內機械油噴出，從而電動機的旋轉不能傳遞轉矩，保護了電動機與設備的安全。
